Návrh konštrukcie oceľovej konštrukcie pre zariadenie na spracovanie čerešní v Čile

Návrh dizajnu zariadenia na spracovanie čerešní v Čile, výslovne integrovaný sCBC (Hangzhou Xixi Building Co., Ltd.)špecifikácie a možnosti produktu. CBC je známa svojimi-kvalitnými prefabrikovanými oceľovými budovami, riešeniami chladiacich-reťazcov a skúsenosťami s exportom-najmä v Latinskej Amerike.





Poloha: Čile (seizmická zóna 3 – 4 na NCh433.Of2009)

Rozmery budovy: 40 m (L) × 40 m (W) × 5 m (H)

Funkcia: Potravinárske-spracovanie čerešní s integrovaným chladiacim skladom

Kľúčové požiadavky:

Interiér bezpečný pre potraviny- (v súlade s SAG/Chile a FDA-)

Vysoký tepelný výkon (U-hodnota menšia alebo rovná 0,25 W/m²·K)

Úplný súlad s čílskymi seizmickými kódmi

Optimalizovaný logistický tok pre tovar podliehajúci skaze

Poznámka k integrácii CBC: Tento dizajn využíva CBCStudený-reťazový prefabrikovaný systém (CCPS)-modulárna, potravinárska-ocelová stavebná platforma vyvinutá pre agro-priemyselný export.





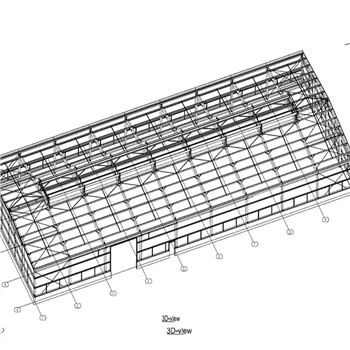

Primárna štruktúra

Systém: CBCHybridný rám SMRF+

Stĺpy a krokvy: ASTM A992 / Q355B H-sekcie (CBC-certifikované, CE-označené)

Spojovacie uzly: Skrutkované momentové-kĺby s tlmičmi rozptyľujúcimi energiu- (voliteľné pre zónu 4)

Seizmická zhoda:

Navrhnuté perNCh433.Z2009 + NCh2369.Z roku 2003(priemyselné štruktúry)

CBC poskytujeanalýza spektra seizmickej odozvyako súčasť výstupov BIM

Všetky konštrukčné komponenty sú vo výrobe-prefabrikované s toleranciou ±2 mm pre rýchlu{2}}montáž na mieste

CBC Advantage vs. Štandardné priemyselné budovy

Funkcia	Zariadenie CBC Cold-Chain Food Facility	Štandardná priemyselná budova
Rámový systém	CBC SMRF+ s tvárnymi detailmi	Jednoduchý portálový rám
Tepelná obálka	CBCThermaPanel 120(PIR jadro)	Generické EPS panely
Hygienická úprava	CBCHygiSteel™vnútorné obklady	Holý kov alebo farba
Dodacia lehota	8–10 týždňov (z výroby na miesto)	12+ týždňov
Exportné skúsenosti	>10 chladiacich zariadení v Latinskej Amerike (vrátane Čile, Peru)	Záznam o exporte-obmedzenej kvality potravín





Steny a strecha

Produkt: CBC ThermaPanel 120

Jadro: 120 mm PIR (λ=0.022 W/m·K), požiarna-hodnota B-s1,d0 (EN 13501-1)

Vnútorná plocha: 0,6 mmCBC HygiSteel– biely polyester s antimikrobiálnou vrstvou (certifikácia NSF/ANSI 51)

Vonkajšia strana: 0,6 mm PVDF-oceľ potiahnutá (UV-odolná čílskemu slnku)

U -hodnota:0.18 W/m²·K(overené laboratórnym testovaním CBC)

Inštalácia: Pero-a-drážka s dvojitými silikónovými tesneniami; integrovaná parozábrana

Podlahy

Systém: CBC odporúčapartner{0}}aplikovaný epoxidový systém(napr. Sika alebo Fosroc) cez CBC-dodané rozloženie výstuže dosky

Doska navrhnutá konštrukčným tímom CBC s možnosťou dodatočného{0}}napínania na kontrolu trhlín

Vyklenutá lišta (R=50 mm) pre pohodlie pri umývaní





Dvere

Personálne dvere: Zdroje CBC-StainlessGuard™dvere (1,0×2,1 m)

Rám z nehrdzavejúcej ocele 304, izolované jadro,-samozatvárací pánt

Integrované so systémom správy budov CBC (BMS) na zaznamenávanie prístupu

Logistické dvere: Dokovací systém CBC RapidSeal™(4 jednotky):

3,0 × 3,2 m izolované rýchle-rolovacie brány (Albany alebo Hörmann OEM, CBC-integrované)

Životnosť cyklu: 100,000+; rýchlosť zatvárania: 1,2 m/s

Spárované s CBCThermalDock™nafukovacie prístrešky

Všetky dverové otvory-sú vopred upravené do rozloženia panelov CBC, aby sa predišlo rezaniu v teréne

Windows

Žiadne v zónach spracovania (podľa bezpečnostného protokolu{0}}potraviny CBC)

VoliteľnéCBC VisionPod™(600×600 mm): dvojité-zasklenie, argónom{3}}vyplnený, tepelne zlomený rám – len pre riadiace miestnosti





Zónovanie (metodika CBC ProcessFlow™):

Zóna A (príjem): Severná stena – priame vykladanie na umývaciu linku

Zóna B (spracovanie): Stred 20×30 m – pod CBCCleanSpan™strecha (bez vnútorných stĺpikov)

Zóna C (chladiareň): Južná hĺbka 10 m – udržiavaná na +1 stupňoch prostredníctvom integrovaného rozhrania chladenia CBC-

Zóna D (doprava): Susedí s južnými dokmi – paletizácia s pruhmi FIFO

Materiálový tok:

Dopravníkové systémy namontované na sekundárnej oceli CBC

Podlaha navrhnutá pre 5-tonovú dopravu vysokozdvižným vozíkom (špecifikácia výstuže dosky CBC: Ø12@150mm T&B)





Položka	Kód produktu CBC	Množstvo	Poznámky
Primárny oceľový rám	CBC-SMRF-Q355B	65 MT	Zahŕňa základové dosky, kotviace skrutky
Nástenné panely	CBC-ThermaPanel™120-W	1,520 m²	Čistá plocha (po odpočítaní dverí)
Strešné panely	CBC-ThermaPanel™120-R	1,600 m²	S integrovaným odkvapom
Personálne dvere	CBC-StainlessGuard™-1021	2 jednotky	Biela, potravinárska-trieda
Rapid Doors	CBC-RapidSeal™-3032	4 jednotky	S bezpečnostnými senzormi
Vystuženie podlahy	CBC-SlabMat-Q355	3,2 MT	Dodávané rezané a ohnuté
Balík BIM	CBC-BIM-FoodCold	1 sada	Zahŕňa seizmické a tepelné správy

Nezahŕňa MEP, chladiace zariadenie a povrchovú úpravu podláh (inštalované miestnymi partnermi pod dohľadom CBC)





Ideálne aplikácie

Balíky ovocia{0}}orientované na export (čerešne, čučoriedky, avokádo)

USDA/EU-certifikované huby chladiacich reťazcov

Vládou-podporované projekty modernizácie poľnohospodárstva (napr. iniciatívy CORFO)

Zacieľte na klientov v Čile

Vývozcovia ovocia: Garces Fruit, Agrícola a Forestal El Carmen, Camposol Čile

Družstvá: Frutaria, Coopeuchagro{0}}divízie

Operátori logistiky: Agrosuper Logistics, Chladiaci reťazec Dole Čile

Verejné projekty: Regionálne rozvojové agentúry v O'Higgins, Maule a Ñuble

Prečo CBC?

Riešenie od -po{1}}koniec: Dizajn → výroba → Podpora čílskeho colného odbavenia

Certifikácia-potravinárskej kvality: Panely testované podľa FDA 21 CFR 175.300 & Chilean DS 97/2020

Seizmická expertíza: CBC dodala priemyselné budovy v Čile od roku 2017 v počte 12+

Miestne partnerstvo: CBC spolupracuje s čílskymi inžinierskymi firmami na odhlasovaní kódu-





Toto zariadenie predstavuje aCBC Cold{0}}na kľúčprispôsobené pre exportný priemysel čerešní v Čile. Integráciou CBCThermaPanel™, Rám SMRF+aRozloženie ProcessFlow™, projekt dosahuje:

Súlad s predpismi(SAG, NCh433, FDA)

Energetická účinnosť(o 30 % nižšia chladiaca záťaž v porovnaní so štandardnými panelmi)

Rýchle nasadenie (<90 days from order to weathertight shell)

CBC ponúka plnú technickú podporu-vrátane{1}}dohľadu na mieste a koordinácie BIM-, aby sa zabezpečilo bezproblémové doručenie v náročnom seizmickom a klimatickom prostredí Čile.

Pripravené pomocou globálnych štandardov CBC (Rev. 2025). Konečné schválenie vyžaduje pečiatku miestneho profesionálneho inžiniera a sanitárne povolenie SAG.
